Снятие панели приборов ВАЗ 2110

В целях пожаро-электробезопасности снятие панели приборов ВАЗ 2110 нужно начинать с отсоединения минусовой клеммы от аккумулятора.

Далее для удобства демонтажа нужно снять, кожух рулевого вала, само рулевое колесо и замок зажигания.
Для снятия правого и левого щитков облицовки тоннеля пола, отворачиваем по два самореза крепления и снимаем оба щитка.

Длятого чтобы отвернуть саморезы крепления крышки облицовки (два в средней части и два в задней части), нужно подцепив отверткой, вытащить заглушки из крышки облицовки тоннеля пола. После чего нужно приподнять крышку облицовки тоннеля пола и отключить разъемы от клавиш управления электростеклоподъемниками и разъемы проводов прикуривателя.

При помощи отвертки, отсоединяем крепление чехла рычага переключения передач от крышки облицовки тоннеля и снимаем крышку.

Для снятия корпуса облицовки тоннеля пола, нужен рожковый ключ “на 10”. Далее отворачиваем гайку крепления воздуховода обогрева салона и снимаем его. Этим же ключем отворачиваем, в средней части переднего крепления корпуса, две гайки облицовки тоннеля и две гайки заднего крепления тоннеля.

Далее снимаем вещевой ящик, предварительно отверткой выкручиваем два самореза крепления кронштейнов петель и аккуратно, чтобы не оторвать, отсоединяем провода от плафона освещения ящика.

После этого, под крышкой монтажного блока – слева и под вещевым ящиком – справа, отворачиваем два самореза крепления панели приборов. С обоих сторон панели приборов отворачиваем два самореза бокового нижнего крепления.

Чтобы отвернуть два болта крепления панели приборов к кронштейну контроллера, нам понадобится – крестообразная отвертка и рожковый ключ “на 8”.

Две гайки справа и слева, верхнего крепления панели, спрятаны за боковыми соплми вентиляции и отопления салона, которые можно снять при помощи плоской отвертки подцепив за край.

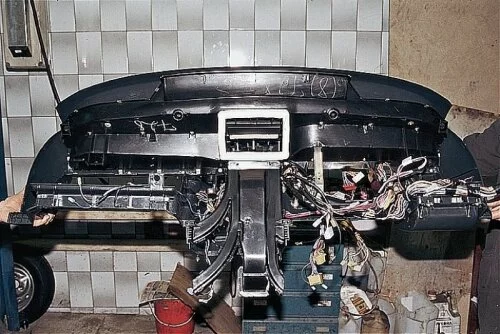

При помощи головки “на 10” отворачиваем гайки. Для удобства приподнимем вверх и сдергиваем панель приборов со шпилек, далее сдвигаем ее назад.

Для того чтобы полностью завершить снятие панели приборов ВАЗ 2110, нужно отсоединить разъемы жгутов проводов и гидрокорректор фар. Установка панели приборов ВАЗ 2110 производится в обратном порядке.
